產品介紹
本產品主要功能是實現對飲用水的加熱，可分別設置不同的出水溫度。
1.尺寸及示圖
1.1外形尺寸：高280mm×寬180mm×厚125mm

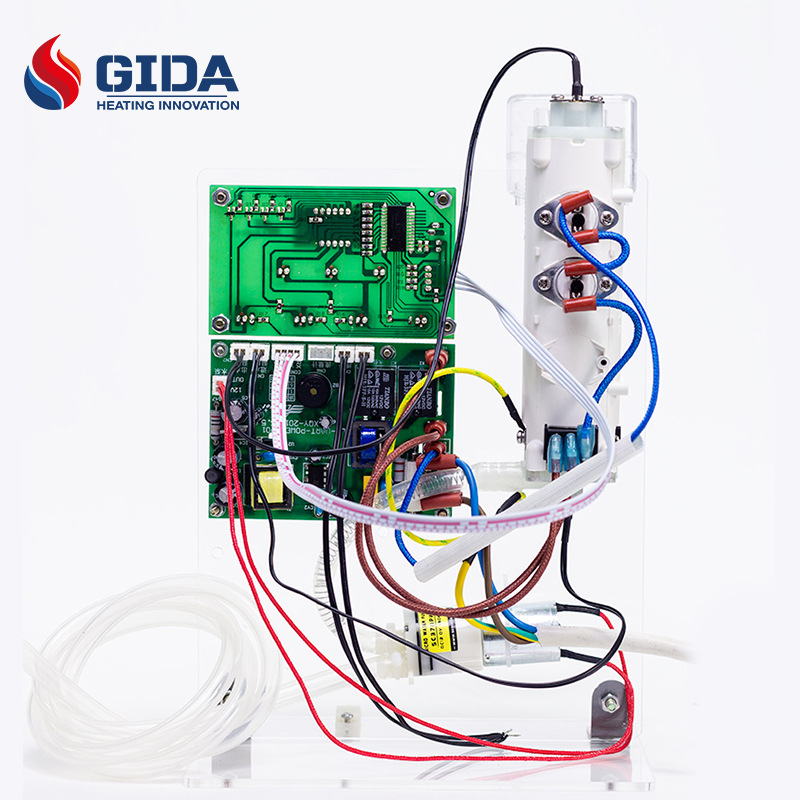

示圖
2.主要性能參數
2.1控制板說明

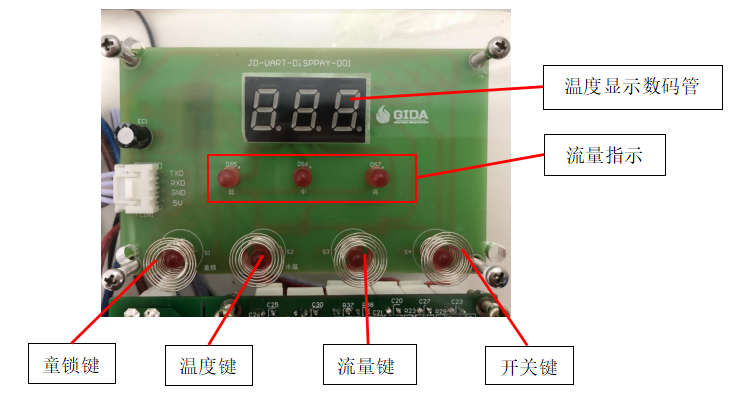

控制板有1個顯示溫度的三位數碼管、3個流量指示燈和4個按鍵（含指示燈），如圖所示；
2.2性能參數表
基本性能 | 額定電壓 | AC220V | 額定頻率 | 50Hz | |||||
額定功率 | 2050W | 功率范圍 | -10%，+5% | ||||||
額定壓力 | ≤0.05MPa | ||||||||
主要功能 | 出水溫度及出水量測試 | 出水溫度 | 單次出水量 | 額定出水溫度范圍 | 額定出水量 范圍 | ||||
常溫、45℃－100℃，每5℃一檔 | 150ml、500ml、1000ml | ±1℃ | ±10% | ||||||
***次出熱水時間 | 3-6s | 續杯出熱水時間 | 1s | ||||||
水位檢測、入水水溫檢測、出水水溫檢測、出水水量檢測、安全保護。 | |||||||||
安全性保護功能：缺水保護、結冰保護、超溫保護、干燒保護。 | |||||||||
備注：程序設置100℃時，實際出水溫度97℃。（實際出水溫度可調） | |||||||||
故障代碼 | 序號 | 故障代碼 | 故障顯示代碼 | 故障解除 | |||||
1 | E1 | 加熱管過熱超溫 | 出水傳感器探測溫度降至103℃后，按開關鍵修復。 | ||||||
2 | E2 | 供水不足 | 檢測有水后或者修復后 | ||||||
3 | E3 | 加熱管不通電 | 修復后 9 | ||||||
4 | E4 | 進水溫度傳感器故障 | 修復后
| ||||||
5 | E5 | 出水溫度傳感器故障 | 修復后
| ||||||
6 | E6 | 管壁NTC過溫故障103℃ | 修復后
| ||||||
7 | E7 | 有水干燒故障 | 修復后
| ||||||
8 | E8 | 無水干燒故障 | 修復后
| ||||||
使用壽命 | 產品水壓在 0Bar 時，壽命≥500Hr
| ||||||||
操作說明 | 童鎖鍵 | 數碼管顯示（“---”），其它按鍵無效，再次按下，其它鍵恢復功能 | |||||||
流量鍵 | 按下每次變換一檔，檔位循環設置（低：150mL；中： 500mL；高：1000mL） | ||||||||
溫度鍵 | 按每次加5℃，到100℃后轉回25℃再按轉為45℃；可以從25、45、50、55……100℃循環設置溫度。 | ||||||||
開關鍵 | 1.長按，開始工作，出水量達到設定檔位時結束工作回到待機狀態； 工作時短按，中斷工作回到待機狀態； 2.***使用為防止加熱體內無水干燒，線路板***供電會自動供水2S后，開始啟動加熱； 3.如遇到報警，如果沒有斷電，再次按下該按鍵，會自動供水8S，再開始加熱。 | ||||||||

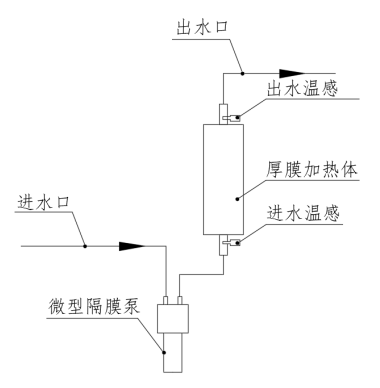

3.工作原理圖
